ベクトル制御の実機評価で確認すべき信号とは？d軸電流・q軸電流と原因切り分けを解説【モータ制御シリーズ 中級②】
ベクトル制御の実機評価では、外から見える動きだけでなく内部変数の確認が重要です。本記事では、見るべき信号と切り分けの基本を整理します。
前回の記事では、ベクトル制御が実機評価で難しく感じられる理由を整理しました。
今回は、実機評価で具体的にどの信号を見るべきか、指令値と実測値をどのように比較するかに絞って整理します。
なぜ内部変数を確認する必要があるのか？
ベクトル制御の実機評価では、モータの回転速度や位置、三相電流の波形など、外から見える結果だけでは原因を判断しにくい場合があります。
たとえば、モータが目標速度に追従しない場合、速度指令や速度制御器に問題があるように見えることがあります。
しかし実際には、q軸電流が指令値に追従していない、角度情報がずれている、電圧指令が制限に当たっている、電流センサにオフセットがある、といった別の要因が影響していることもあります。
そのため、実機評価では「何が起きているか」だけでなく、「どの段階で指令値と実際の値に差が出ているか」を確認することが重要です。
外から見える現象と、制御内部で起きていることを分けて見ることが、原因切り分けの出発点になります。
まず指令値と実測値をセットで見る
ベクトル制御の評価では、指令値だけ、または実測値だけを見るのではなく、両方を比較することが重要です。
たとえば、q軸電流をある値にしたい指令が出ていても、実際のq軸電流が追従していなければ、モータのトルク応答は期待通りになりません。
また、速度指令に対して実速度が追従していない場合でも、その原因が速度制御にあるのか、内側の電流応答にあるのかは、電流指令と実電流を確認しなければ判断しにくくなります。
実機評価では、以下のように指令値と実測値を組み合わせて確認します。
| 確認する組み合わせ | 確認したいこと |
|---|---|
| d軸電流指令と実d軸電流 | 磁束方向の電流が意図通りに制御されているか |
| q軸電流指令と実q軸電流 | トルクに関係する電流が指令に追従しているか |
| 速度指令と実速度 | 目標速度に対して実際の回転速度が追従しているか |
| 位置指令と実位置 | 目標位置に対して位置決めができているか |
| 電圧指令と制限状態 | 必要な電圧を出せているか、制限に当たっていないか |
指令値と実測値を比較することで、問題が指令側にあるのか、応答側にあるのかを切り分けやすくなります。
なぜd軸電流とq軸電流を確認するのか？
ベクトル制御では、d軸電流とq軸電流を分けて確認することが重要です。
q軸電流はトルクに関係する成分として扱われます。必要なトルクを出したい場合は、q軸電流が指令値に追従しているかを確認します。
一方、d軸電流は磁束や弱め界磁制御に関係する成分として扱われます。基本的な運転ではd軸電流を0付近に保つ構成もありますが、高速域や効率を重視する制御では、d軸電流の状態も重要になります。
実機評価では、q軸電流だけを見て判断しないことが大切です。d軸電流が想定外に変化している場合は、d軸とq軸の分離が正しく行われていない可能性があります。
また、d軸電流とq軸電流のどちらか一方だけが乱れているのか、両方が同時に乱れているのかによって、確認すべき原因も変わります。
なぜ角度情報と電流検出を確認するのか？
d軸電流・q軸電流は、検出した三相電流と回転子の角度情報をもとに計算されます。
そのため、dq電流に異常が見える場合でも、電流制御そのものが原因とは限りません。
角度情報がずれていると、d軸とq軸を正しく分離できなくなります。その結果、q軸電流を増やしているつもりでも期待したトルクが出ない、d軸電流が想定外に変化するといった現象が発生することがあります。
また、電流センサにオフセットやノイズがある場合は、dq変換後の値にも影響します。
実機評価では、dq電流だけでなく、U相・V相・W相の電流検出値、電流センサのオフセット、エンコーダや推定角度の値も合わせて確認する必要があります。
特にセンサレス制御では、推定角度の誤差がdq電流へ直接影響するため、電流応答の問題と角度推定の問題を分けて考えることが重要です。
電流が追従しないときは何を確認するのか？
電流指令に対して実電流が追従しない場合は、電流制御だけでなく、電圧指令やPWM指令も確認する必要があります。
たとえば、必要な電圧を出せない状態になると、電流指令を出していても実電流は追従しにくくなります。
高速回転時には逆起電力の影響が大きくなり、電圧余裕が不足する場合があります。この状態では、電流制御の設定を変更しても期待した応答にならないことがあります。
また、PWM指令やデッドタイムの影響によって、理想的な電圧指令と実際にモータへ印加される電圧に差が出ることもあります。
そのため、電流応答が悪い場合は、d軸電流・q軸電流だけでなく、電圧指令、PWM指令、電流制限、電圧制限の状態も確認することが重要です。
速度や位置の問題はどこを確認すべきか？
ベクトル制御の実機評価では、d軸電流・q軸電流だけでなく、速度や位置の応答も合わせて確認します。
速度が目標値に届かない場合や、速度が揺れる場合でも、原因が速度制御器だけにあるとは限りません。
内側の電流応答が遅れている場合、q軸電流が目標値に追従できず、結果としてトルク応答や速度応答に影響することがあります。
一方で、電流応答が正常でも、負荷変動、慣性、機械共振、速度検出のノイズによって速度が安定しないこともあります。
位置制御の場合も同様です。位置指令と実位置だけでなく、速度応答や電流応答、エンコーダの状態、機械系の影響も確認する必要があります。
つまり、速度や位置の問題に見えていても、内側の電流応答まで含めて確認することで、原因を切り分けやすくなります。
実機評価はどの順番で切り分ければよいのか？
実機評価で原因を切り分けるときは、上位側の指令と内側の電流応答を分けて確認すると整理しやすくなります。
たとえば、速度が安定しない場合は、まず速度指令と実速度の差を確認します。そのうえで、速度制御から出ているトルク相当の指令や、q軸電流指令がどのように変化しているかを確認します。
次に、q軸電流指令に対して実q軸電流が追従しているかを確認します。ここで差が大きい場合は、電流応答、電圧指令、PWM、電流検出、角度情報などを確認します。
反対に、電流応答が安定している場合は、速度制御器、位置制御器、負荷条件、機械系の影響など、外側の要因を確認します。
このように、外側から内側へ順番に確認することで、問題が指令側にあるのか、電流応答にあるのか、センサやインバータ側にあるのかを切り分けやすくなります。
実機評価ではどの内部変数を確認すべきか？
ベクトル制御の実機評価では、次のような内部変数を確認できると、原因の切り分けがしやすくなります。
- d軸電流指令と実d軸電流
- q軸電流指令と実q軸電流
- U相・V相・W相の電流検出値
- 電圧指令
- PWM指令
- エンコーダまたは位置推定の角度情報
- 速度指令と実速度
- 位置指令と実位置
- 電流制限や電圧制限の状態
- PI出力や制御器の出力値
これらを同時に確認できると、指令値に対して実際の値がどこでずれているのかを追いやすくなります。
特に、d軸電流・q軸電流、角度情報、電圧指令、PWM指令を同じ時間軸で見られる環境があると、dq制御のチューニングや実機評価を進めやすくなります。
次回予定｜速度指令や位置指令はどのように電流指令につながるのか？
この記事では、ベクトル制御の実機評価で確認すべき内部変数と、原因を切り分けるときの基本的な見方を整理しました。
ただし、実際の制御システムでは、外部から常にd軸電流やq軸電流を直接指令するとは限りません。
速度指令や位置指令が上位から与えられ、その内部でトルク相当の指令や電流指令が作られる構成があります。
次回の記事では、速度指令や位置指令がどのように電流指令へつながるのかを整理します。
まとめ｜実機評価では内部変数を分けて確認する
ベクトル制御の実機評価では、モータの動きや三相電流の波形だけでなく、制御内部の値を確認することが重要です。
d軸電流・q軸電流、角度情報、電流検出値、電圧指令、PWM指令、速度指令、実速度などを合わせて見ることで、問題がどの段階で発生しているのかを切り分けやすくなります。
また、指令値と実測値を比較することで、上位の指令側に問題があるのか、内側の電流応答に問題があるのかを整理しやすくなります。
次回は、速度指令や位置指令がどのように電流指令へつながるのかを解説します。

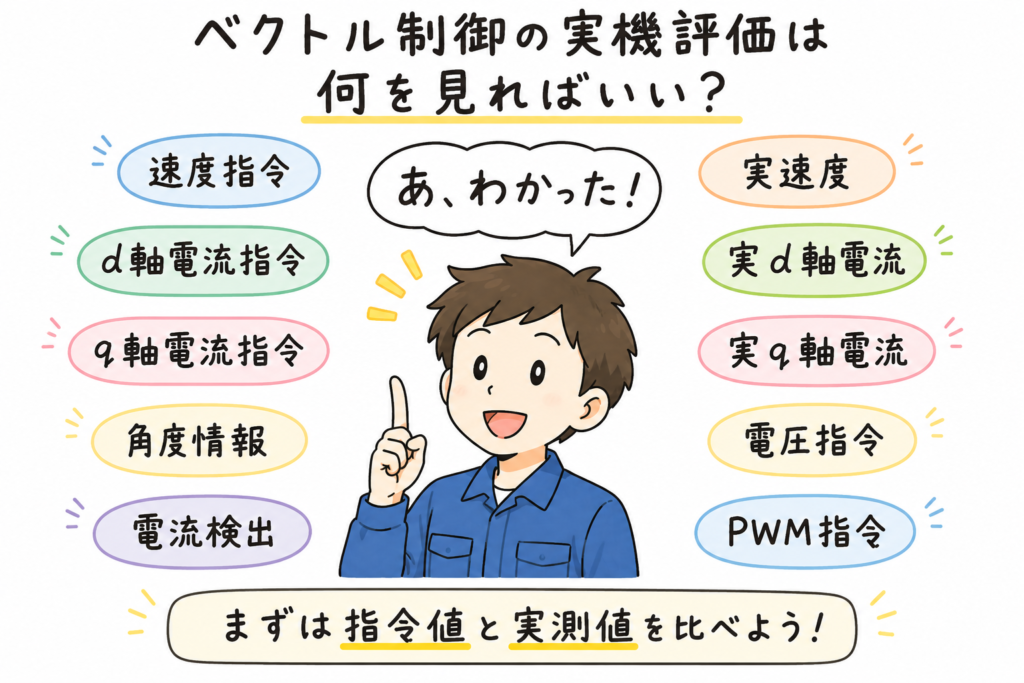

ベクトル制御の実機評価で確認する指令値・実測値と主な内部変数のイメージ
