PSIM オプションモジュール

HEV Design Suite

HEVパワートレインシステム回路の自動生成。


このオプションモジュールでは、ユーザが最上位のシステム仕様を決定するだけで、ハイブリッドEVのパワートレインシステムの完成したモデルを生成することができます。

特長

新しく追加されたHEV Design Suiteは、HEVパワートレインシステムを設計し、シミュレートするプロセスを大幅に短縮します。

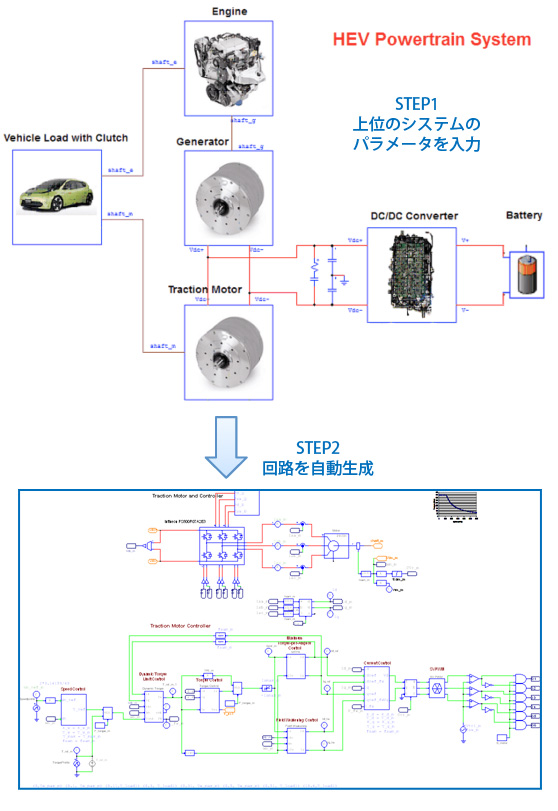

下図のように、わずか2つのステップで回路が自動的に生成されるため、ユーザが自分で回路を描く必要がありません。検討や設計の手間を省くことができるので、工数の大幅な短縮が可能です。設計された回路は、ユーザが自由に変更することができます。

HEVパワートレインに関連する設計者はもちろん、これからモータ制御を学ぶ方へ学習用としても最適なツールです。

主な用途

■ HEVパワートレインシステムの設計とシミュレーション
■ バッテリ充放電プロセスのシミュレーション
■ 各モジュール(インバータやDC/DCコンバータ)の開発
■ 発電機と駆動用モータ制御の学習用途
■ 双方向DC / DCコンバータ制御の学習用途

システム構成

■発電機(PMSM)とコンバータ
■駆動用モータ(PMSM)とコンバータ
■双方向DC/DCコンバータ
■リチウムイオンバッテリ
■内燃エンジン
■クラッチ付き車両負荷

本モジュールの動作に必要な構成
  • PSIM Professional
  • Motor Drive Module
  • Digital Control Module
  • Thermal Module(推奨)
  • HEV Design Suite
