この記事でわかるインバータ設計の課題と対策

• インバータ設計で後工程に出やすい代表的な課題
• なぜ設計終盤で問題が表面化するのか
• 見落としがちな重要ポイント5つ
• 設計段階で押さえておきたい考え方

インバータ設計において発熱・EMI・波形異常などの課題はありませんか？

インバータ設計では、次のような悩みがよく出てきます。

• 発熱が想定より大きい
• EMIが悪化する
• 制御が不安定になる
• シミュレーションでは問題ないのに、実機では波形が崩れる
• 設計終盤で一気に不具合が表面化する

これらは設計ミスというより、複数の見落としが積み重なった結果として発生することが多いです。

現場で起きやすい発熱・EMI・波形異常の課題とは？

インバータ設計でよくあるのは、「個別には問題ないのに、組み合わせると不具合が出る」という状況です。

たとえば、PWM条件は成立しているのに発熱が大きい、回路としては問題ないのにEMIが悪化する、波形は出ているのに制御が不安定になる、といったケースです。

特に厄介なのは、こうした問題が設計初期には見えにくく、評価終盤や量産直前で一気に顕在化しやすい点です。

PWM条件・寄生インダクタンス・熱設計はなぜ発熱やEMIを引き起こすのか？

原因は単一ではなく、設計全体をまたぐ複数の観点が抜けていることが多いです。

1. PWM条件だけで全体を説明しようとしてしまう

PWM条件は重要ですが、実際のスイッチング損失、ノイズ、電流応答、温度上昇は、電力回路や実装条件と切り離して考えることができません。

2. 回路とレイアウトを別物として扱ってしまう

理論回路としては成立していても、実際の基板配線や部品配置によって寄生インダクタンスや寄生容量が加わり、波形やEMI特性が大きく変わります。

3. 熱や評価条件を後回しにしてしまう

軽負荷では問題が見えなくても、重負荷や温度上昇時に一気に不安定になることがあります。

インバータ設計でEMIや波形異常を防ぐ重要ポイント5選

現場で特に多い見落としは、次の5つです。

• スイッチング周波数の妥協点
• デッドタイムの影響
• 配線・レイアウトの寄生成分
• PWM波形だけでの判断
• 評価環境と実機条件の差

1. スイッチング周波数の妥協点を十分に検討していない

周波数を上げれば波形は整いやすくなりますが、スイッチング損失は増えます。

2. デッドタイムの影響を軽視している

デッドタイムは素子の短絡防止に必要ですが、長すぎても短すぎても問題になります。

3. 配線やレイアウトの寄生成分を考慮していない

寄生インダクタンスや寄生容量がEMI悪化の原因になります。

4. PWM波形だけを見て満足している

PWM信号だけでなく、出力電圧や負荷電流も確認する必要があります。

5. 評価環境が実機条件に近くない

評価条件が実運用と離れていると、本番で問題が出ることがあります。

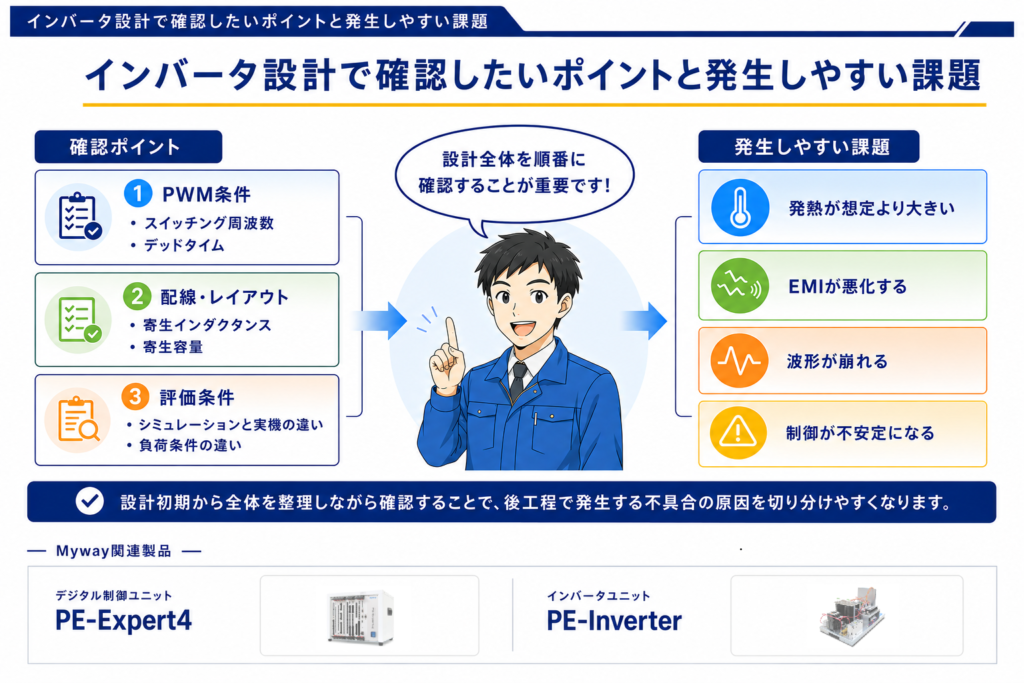

まとめ | インバータ設計で確認したいポイントと発生しやすい課題

インバータ設計で確認したいポイントと発生しやすい課題

※本記事でインバータ基礎シリーズは一通り完結となります。
