dq制御のチューニングで確認すべきポイントとは？

dq制御のチューニングでは、d軸電流とq軸電流をそれぞれ目標値に追従させる必要があります。

q軸電流はトルクに関係する成分として扱われます。d軸電流は磁束や弱め界磁制御に関係する成分として扱われます。

そのため、dq制御の調整では、単に三相電流の波形を見るだけでなく、d軸電流指令と実d軸電流、q軸電流指令と実q軸電流を分けて確認することが重要です。

ただし実機では、PIゲイン、モータ定数、角度情報、制御周期、PWM周期、電流検出など複数の要素が応答に影響します。

そのため、期待した応答にならない場合でも、PIゲインだけを変更すれば解決するとは限りません。チューニングでは、まず制御が成立するための前提条件を確認し、そのうえでゲインを段階的に調整することが重要です。

PIゲインを調整する前に確認すべき前提条件とは？

dq制御の調整では、まずPIゲインに注目しがちです。

PIゲインを変えることで、d軸電流やq軸電流の応答速度や追従性が変わります。そのため、ゲイン調整は重要な作業です。

ただし、電流応答が期待通りにならない原因が、必ずしもPIゲインにあるとは限りません。

たとえば、モータの抵抗値やインダクタンスの設定が実機とずれている場合、設計時に想定した応答と実際の応答が変わります。

また、制御周期やPWM周期、A/D変換、演算処理による遅れも応答に影響します。

このような条件がずれている状態でPIゲインだけを調整しても、期待した改善につながらないことがあります。

PIゲインを変更する前に、モータ定数、電流検出、角度情報、制御周期などの前提条件を確認することが重要です。

モータ定数のずれがdq制御の応答に影響するのはなぜか？

dq制御の設計では、モータの抵抗値やインダクタンスなどの定数を使うことがあります。

しかし、実際のモータでは、これらの値が設計時の想定と完全に一致するとは限りません。

巻線抵抗は温度によって変化します。運転中にモータが温まると、初期状態とは異なる特性になることがあります。

また、モータの個体差や測定条件によって、設定している定数と実機の特性に差が出ることもあります。

モータ定数がずれていると、PIゲインの設計値が実機に合わなくなる場合があります。その結果、電流応答が遅くなったり、期待したトルク特性が得られなかったりします。

dq制御のチューニングでは、ゲイン値だけでなく、前提としているモータ定数が実機に合っているかを確認する必要があります。

d軸とq軸で応答が異なるのはなぜか？

dq制御では、d軸電流とq軸電流を分けて扱います。

理想的には、d軸とq軸を独立した成分として調整できると考えられます。

しかし、実機では完全に独立して見えるとは限りません。

回転速度が高くなると、次のような影響が大きくなります。

• 逆起電力
• 軸間干渉

その結果、片方の軸の変化がもう一方の軸へ影響することがあります。

たとえば、低速域ではd軸電流とq軸電流が安定していても、高速域ではq軸電流の応答が遅れたり、d軸電流が想定外に変化したりする場合があります。

このような場合は、単純にPIゲインだけを見るのではなく、次の項目を合わせて確認する必要があります。

• 速度条件
• 電圧余裕
• 軸間干渉
• 補償の有無

角度情報のずれでdq電流が正しく見えないのはなぜか？

dq制御では、回転子の角度情報を使って三相電流をd軸・q軸に変換します。

そのため、角度情報がずれていると、d軸電流とq軸電流を正しく分離できません。

この場合、q軸電流を制御しているつもりでも、期待したトルクが出ないことがあります。また、d軸電流が想定外に変化しているように見える場合もあります。

次のような項目に誤差があると、dq変換後の値に影響します。

• エンコーダの取り付け位置
• 原点調整
• 回転方向
• 極対数の設定
• センサレス制御の推定角度

電流応答がうまくいかない場合は、PIゲインを変更する前に、角度情報が正しく取得できているかを確認する必要があります。

特に、d軸電流とq軸電流が想定と違う動きをしている場合は、電流制御そのものだけでなく、dq変換に使う角度情報も確認します。

dq制御のチューニングでは制御周期やPWM周期をなぜ確認するのか？

dq制御では、電流を検出し、座標変換を行い、PI制御で電圧指令を計算し、PWM出力へ反映します。

この一連の処理には、次のような遅れがあります。

• サンプリング周期
• 演算処理
• PWM更新タイミング

制御周期が長い場合や、PWM周期との関係が適切でない場合、電流の変化に対して制御の反映が遅れることがあります。

その結果、理論上は適切に見えるゲインでも、実機では応答が遅くなったり、期待した追従性が得られなかったりすることがあります。

dq制御のチューニングでは、PIゲインだけでなく、次の項目も確認します。

• 制御周期
• PWM周期
• A/D変換のタイミング
• 演算処理の遅れ

特に高速回転時や応答性を重視する制御では、これらの遅れが結果に影響しやすくなります。

dq制御のチューニングでは電圧余裕や制限状態をなぜ確認するのか？

電流指令に対して実電流が追従しない場合、電流の調整だけでなく、電圧側の状態も確認する必要があります。

モータを回転させるには、インバータから必要な電圧を出す必要があります。

しかし、高速回転時には逆起電力の影響が大きくなり、必要な電圧を十分に出せなくなることがあります。

このような状態では、q軸電流指令を出していても、実際のq軸電流が追従しにくくなります。

また、電圧指令が上限に達している場合、PIゲインを変更しても改善しないことがあります。

dq制御のチューニングでは、次の項目も合わせて確認することが重要です。

• d軸電流・q軸電流
• 電圧指令
• PWM指令
• 電圧制限
• 電流制限

dq制御のチューニングでは低速域と高速域の両方を確認すべきなのはなぜか？

dq制御では、低速域で安定していても、高速域で応答が変わることがあります。

低速域では問題が目立たなくても、回転速度が上がると次のような影響が大きくなります。

• 逆起電力
• 電圧余裕
• 制御遅れ
• 軸間干渉

そのため、低速域で調整したPIゲインが、高速域でも同じように適切とは限りません。

また、高速域ではd軸電流の扱いが重要になる場合があります。弱め界磁制御を行う場合は、d軸電流の指令や応答も確認する必要があります。

dq制御のチューニングでは、1つの回転速度だけで判断せず、低速域、中速域、高速域で挙動を確認することが重要です。

速度条件を変えながら、次の項目を確認することで、どの条件で問題が出ているのかを把握しやすくなります。

• d軸電流・q軸電流
• 電圧指令
• PWM指令
• 制限状態

dq制御のチューニングはどのような手順で進めるべきか？

dq制御のチューニングでは、いきなりPIゲインを変更するのではなく、前提条件から順番に確認すると切り分けやすくなります。

1. 電流検出値にオフセットやノイズがないか確認する
2. 回転子の角度情報が正しく取得できているか確認する
3. モータ定数の設定が実機と大きくずれていないか確認する
4. 制御周期、PWM周期、A/D変換タイミングを確認する
5. d軸電流指令と実d軸電流、q軸電流指令と実q軸電流を比較する
6. 電圧指令や制限状態に問題がないか確認する
7. PIゲインを段階的に調整する

この順序で確認することで、PIゲイン以外の要因を見落としにくくなります。

また、調整時には一度に複数の条件を変えず、変更した値と波形の変化を記録しておくことが重要です。

指令値、実測値、角度情報、電圧指令を同時に確認できると、原因の切り分けがしやすくなります。

調整結果は条件と波形をセットで記録する

dq制御のチューニングでは、設定値を変更したときに、どの波形がどのように変化したかを記録しておくことが重要です。

たとえば、PIゲインを変更した場合は、d軸電流指令、実d軸電流、q軸電流指令、実q軸電流、電圧指令、PWM指令、回転速度などを同じ条件で比較します。

負荷条件や回転速度が変わると、同じゲインでも応答が変わることがあります。そのため、調整前後の波形だけでなく、運転条件も合わせて残しておくと、後から原因を追いやすくなります。

チューニングでは、良い応答になったかどうかを感覚で判断するのではなく、指令値と実測値の差、応答の遅れ、制限状態の有無を確認しながら進めることが大切です。

内部状態を可視化できる環境が重要

dq制御のチューニングでは、制御内部の状態を確認できる環境が重要になります。

たとえば、次のような内部変数を同時に確認できると、問題の原因を切り分けやすくなります。

• d軸電流
• q軸電流
• 電流指令
• PI出力
• 電圧指令
• PWM指令
• 角度情報

三相電流やモータの動きだけでは、dq制御の内部で何が起きているのかを判断しにくい場合があります。

また、シミュレーション結果と実機評価の結果を比較できる環境があると、設定値や制御条件の違いを確認しやすくなります。

dq制御のチューニングを効率よく進めるには、実機で内部変数を観測し、指令値と実測値を比較しながら調整することが重要です。

まとめ｜dq制御のチューニングは前提条件から確認する

dq制御のチューニングがうまくいかない原因は、PIゲインだけではありません。

モータ定数、角度情報、電流検出、制御周期、PWM周期、電圧余裕、軸間干渉など、複数の要素が電流応答に影響します。

そのため、期待した応答が得られない場合は、ゲイン値だけを変更するのではなく、前提条件を確認しながら原因を切り分けることが重要です。

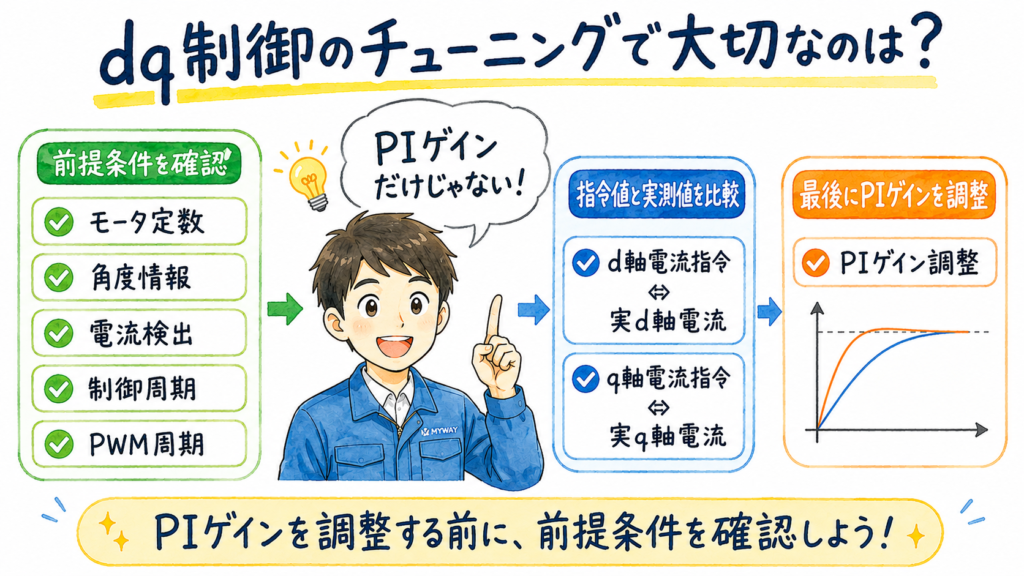

dq制御のチューニングにおける基本的な確認手順。前提条件を確認した後、d軸・q軸電流の指令値と実測値を比較し、最後にPIゲインを調整する。

次回は、dq制御の調整中に実電流が目標値の周辺で振動し、収束しない場合の原因と確認ポイントを整理します。
