研究開発の“立ち上がり”を加速

Grid-Formingアプリケーションパッケージは、GFM(Grid-Forming)の製品/研究開発を行う上で必要な、制御コントローラ/インバータ/電源/制御ソフトウェアがパッケージ化された製品となります。

パワエレの研究開発分野で実績のある制御コントローラPE-Expert4を使用し、GFMに必要なドループ制御やVSG制御などのサンプルプログラムをご用意しています。これらのサンプルプログラムは、お客様のニーズに合わせて柔軟にカスタマイズいただけます。

本製品の特徴

GFMアプリケーションパッケージは、GFMに関するこのような疑問、お悩みを解決します。

提供する「制御ソフトウェア」

GFM関連の製品や研究開発でご利用いただける、4種類の制御ソフトウェアをご用意しています。
各制御方式の解説を添えており、理解を深めながら検証を進めることができます。

制御方式	特徴・内容	実装される特性
ドループ制御	同期発電機の定常状態の特性（ドループ特性）を模擬	・ P‒ω ドループ特性（有効電力‒周波数）・ Q‒V ドループ特性（無効電力‒電圧）
慣性ドループ制御	ドループ制御に一次遅れ要素を追加し、同期発電機の慣性を模擬	・ P‒ω ドループ特性・ Q‒V ドループ特性・慣性
仮想同期発電機(VSG)制御	同期発電機の定常特性（ドループ）＋過渡特性（動揺方程式）を模擬	・ P‒ω ドループ特性・ Q‒V ドループ特性・慣性・ダンピング
GFM⇔GFL　モード選択	GFMとGFLを停止中に切替可能・ GFM：電圧源として任意の振幅・位相の電圧を出力　　　（制御方式はドループ / 慣性ドループ / VSG から選択）・ GFL：電流源として系統電圧に追従し、有効・無効電力を出力	–

〈実装される特性の解説〉

・ P-ωドループ特性：同期発電機の有効電力出力と周波数の関係です。

・ Q-Vドループ特性：同期発電機の無効電力出力と電圧の関係です。

・慣性：外乱時に同期発電機の周波数変化を遅らせる効果です。

・ダンピング：外乱時に同期発電機の出力電力の動揺を減衰させる効果です。

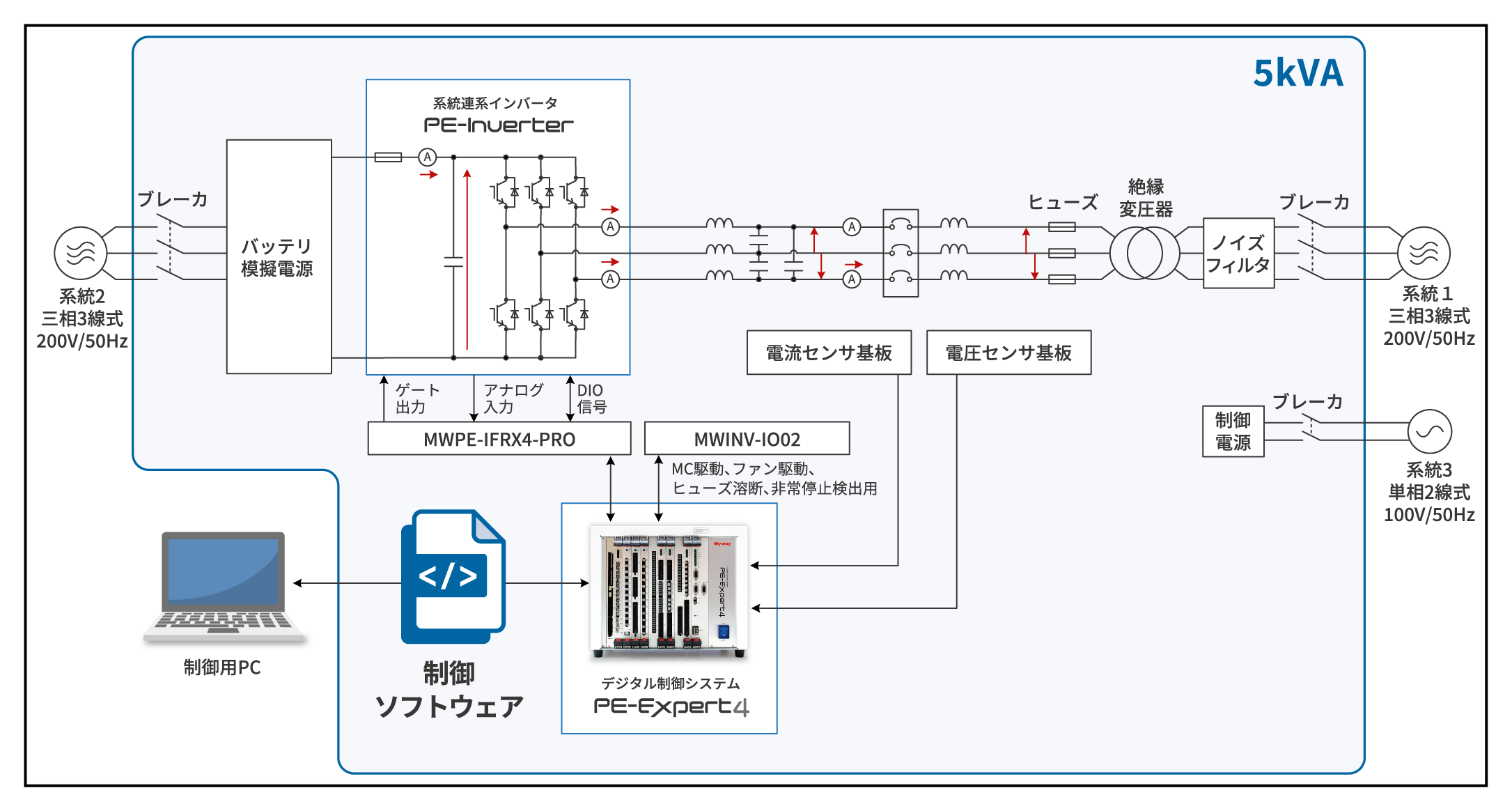

本製品のシステム構成

本製品のシステム構成は以下の図の青枠内となります。枠外の電源はお客様の方でご用意お願いいたします。

〈電気仕様〉
