ダイナモ付きモータ評価ベンチは、供試モータに対して軸負荷を与える負荷モータを構成に含むモータ評価ベンチです。
数百W～数MWクラスまでの幅広い出力や、10,000rpm・20,000rpm・25,000rpm・30,000rpm・60,000rpm・120,000rpmなどの高速回転に対応し、様々な供試モータの評価・試験に対応します。

モータ対向ベンチ（Back to Back方式）

モータ対向ベンチ（Back to Back方式）は、主に供試モータ同士を対向させ、一方を評価用、もう一方を負荷モータとして使用するモータ評価ベンチです。

Back to Back方式が有効な課題と解決方法

課題	解決方法
モータ製品の開発計画が定まらず、負荷モータの諸元を決められない	製品開発フェーズに応じて両側のモータを交換することで柔軟に対応できます。
ハイスペックな負荷モータを準備するコストを抑えたい	お客様の製品を負荷モータとして活用することでコストを削減できます。
モータのメンテナンスや交換を自社で行いたい	お客様の製品を使用するため、メンテナンスや交換を自由に実施できます。

このように、モータ対向ベンチ（Back to Back方式）は、開発段階における柔軟性の向上や設備コストの削減、保守性の向上など、さまざまな課題の解決に有効です。

恒温槽付きモータ評価ベンチは、高温環境下での減磁特性の評価や、氷点下での耐環境性能の評価などに用いる恒温槽付きのモータ評価ベンチです。

既設エンジンダイナモベンチへのギアボックス増設は、お客様が所有されているエンジンベンチ用ダイナモをモータ評価設備として有効活用する方式です。

エンジンダイナモは最高回転数が10,000rpm以下のものが多いため、供試モータの評価に必要となる20,000rpm・25,000rpm・30,000rpm・60,000rpmなどの高速回転に対応できるよう、ギアボックスとトルク変換器を増設します。

また、ギアボックスによる増速を行わず、トルク変換器と供試モータ取付用のイケール（供試モータスタンド）のみを増設することで、既設のエンジンダイナモの最高回転数まで評価できるよう、スペックとコストを抑えた構成にも対応しています。

さらに、増設したギアボックスやイケールを取り外すことで、再びエンジンベンチとして利用することも可能です。

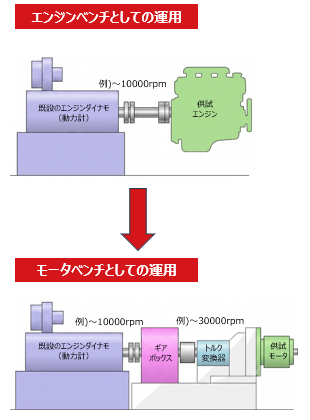

ギアボックス増設イメージ

バーチカルモータベンチは、供試モータを上下方向に配置するバーチカル方式のモータ評価ベンチです。用途や試験条件に応じたモータ評価システムの設計・製作に対応します。

バーチカルモータベンチは、以下のようなモータや駆動装置の評価・試験用途に活用できます。

• eVTOL用モータ
• ドローン用モータ
• 船外機用モータ
• 鉄道車両用駆動モータ
• 電動PTO
• フライホイール方式蓄電池用モータ
• 縦軸水車発電機用モータ
• 深井戸水中ポンプ・揚水ポンプ用モータ
• 撹拌機用モータ
• 遠心分離機用モータ

上記をはじめとするモータ評価・試験用途として、バーチカルモータベンチのニーズが高まっています。
