バッテリ特性とは？SOC・OCV・内部抵抗が評価で重要な理由を解説
バッテリ特性とは？SOC・OCV・内部抵抗が評価で重要な理由を解説
はじめに
前回の記事「実バッテリをどう再現する？バッテリエミュレータの仕組みと評価で使われる理由」では、バッテリエミュレータ（バッテリシミュレータ）が実バッテリの挙動を再現する仕組みと、その評価で利用される理由について解説しました。
バッテリエミュレータ（バッテリシミュレータ）は、単に一定の電圧を出力するだけではなく、実バッテリの電気的な特性を再現することで、実際の使用環境に近い評価を実現しています。
では、実バッテリの「特性」とは何を指すのでしょうか。また、なぜその特性を再現する必要があるのでしょうか。
本記事では、評価で重要となるバッテリ特性の考え方と、代表的な特性であるSOC・OCV・内部抵抗についてわかりやすく解説します。
※ EV：Electric Vehicle（電気自動車）
※ DC/DCコンバータ：直流電圧を別の直流電圧へ変換する電力変換装置
※ BMS：Battery Management System（バッテリの状態を監視・制御するシステム）
バッテリ特性とは？なぜ一定の電源ではないのか？
家庭用コンセントは、基本的に一定の電圧で電気を供給します。
一方で、バッテリは常に同じ状態で電気を供給しているわけではありません。
例えば、次のような条件によって、電圧や出力特性が変化します。
- 充電量が変わる
- 大きな電流が流れる
- 温度が変化する
- 使用を重ねて劣化する
このような、バッテリの状態によって変化する電気的な性質を「バッテリ特性」と呼びます。
なぜ評価でバッテリ特性を再現する必要があるのか？
EV用インバータやDC/DCコンバータ、BMSは、実際のバッテリと接続されることを前提に設計されています。
そのため、評価時に一定の電圧だけを出力する電源を接続しても、実際の使用環境と同じ状態にはなりません。
例えば、バッテリの充電量が減れば電圧は変化し、大きな電流が流れれば一時的に電圧が下がることがあります。
評価対象機器は、このような変化も考慮して制御を行っています。
そのため、バッテリエミュレータ（バッテリシミュレータ）でも実バッテリの特性を再現することで、より実機に近い評価が可能になります。
代表的なバッテリ特性には、SOC、OCV、内部抵抗などがあります。以下でそれぞれの役割を見ていきましょう。
SOC（State of Charge）とは？なぜ評価で重要なのか？
SOC（State of Charge）は、現在どのくらい充電されているかを示す指標です。
スマートフォンの「バッテリ残量」と同じようなイメージで、一般的には0～100％で表されます。
実際のバッテリでは、SOCが変化すると電圧や出力特性も変わります。
そのため、評価でもSOCを再現することで、満充電時や残量が少ない状態など、さまざまな条件を再現できます。
OCV（Open Circuit Voltage）とは？なぜ評価で重要なのか？
OCV（Open Circuit Voltage）は、開放電圧と呼ばれ、負荷を接続していない状態のバッテリ電圧を表します。
OCVはSOCと深い関係があり、充電状態が変わるとOCVも変化します。
そのため、実バッテリに近い電圧を再現するには、SOCだけでなくOCVも重要な要素になります。
内部抵抗とは？なぜ評価で重要なのか？
内部抵抗とは、バッテリ内部に存在する抵抗成分です。
電流が流れると、この内部抵抗の影響で電圧が一時的に低下します。
また、内部抵抗は温度やバッテリの劣化によっても変化します。
そのため、実バッテリに近い挙動を再現するには、内部抵抗も重要な特性の一つです。
バッテリエミュレータはバッテリ特性をどのように評価へ活用しているのか？
バッテリエミュレータ（バッテリシミュレータ）は、SOCやOCV、内部抵抗などのバッテリ特性をモデル化し、実バッテリに近い挙動をリアルタイムに再現しています。
これにより、評価環境上でさまざまなバッテリの状態を再現できるため、以下のような再現や確認に利用されます。
- SOCを変化させた状態で、評価対象機器が正しく動作するか確認する
- 内部抵抗や充放電特性を変化させ、実際の使用環境に近い条件で評価する
- 新品だけでなく、劣化したバッテリを想定した状態で評価する
- SOCやOCV、内部抵抗を組み合わせ、満充電時や充電残量が少ない状態、劣化した状態など、さまざまなバッテリ状態を想定した評価を行う
このように、バッテリエミュレータは単に実バッテリを模擬するだけではなく、さまざまなバッテリ状態を再現しながら評価できるため、開発・評価を支援するツールとして幅広く活用されています。
Mywayのバッテリエミュレータが実現する評価環境
Mywayプラスのバッテリエミュレータ（回生型直流電源・双方向直流電源 pCUBE x50シリーズ）は、SOCやOCV、内部抵抗などのバッテリ特性を考慮したモデルを用いて、実バッテリに近い挙動を再現します。
これにより、EV用インバータやDC/DCコンバータ、BMSなどの開発・評価において、実際の使用環境に近いさまざまな条件を想定した評価が可能です。
また、高電圧・大容量化が進むEVや蓄電システムの評価にも対応しており、回生機能によって評価時のエネルギーを電力系統へ戻すことで、消費電力の低減にも貢献します。
製品の詳細については、 「バッテリエミュレータ｜回生型直流電源（双方向直流電源） pCUBE x50シリーズ」 をご覧ください。
まとめ

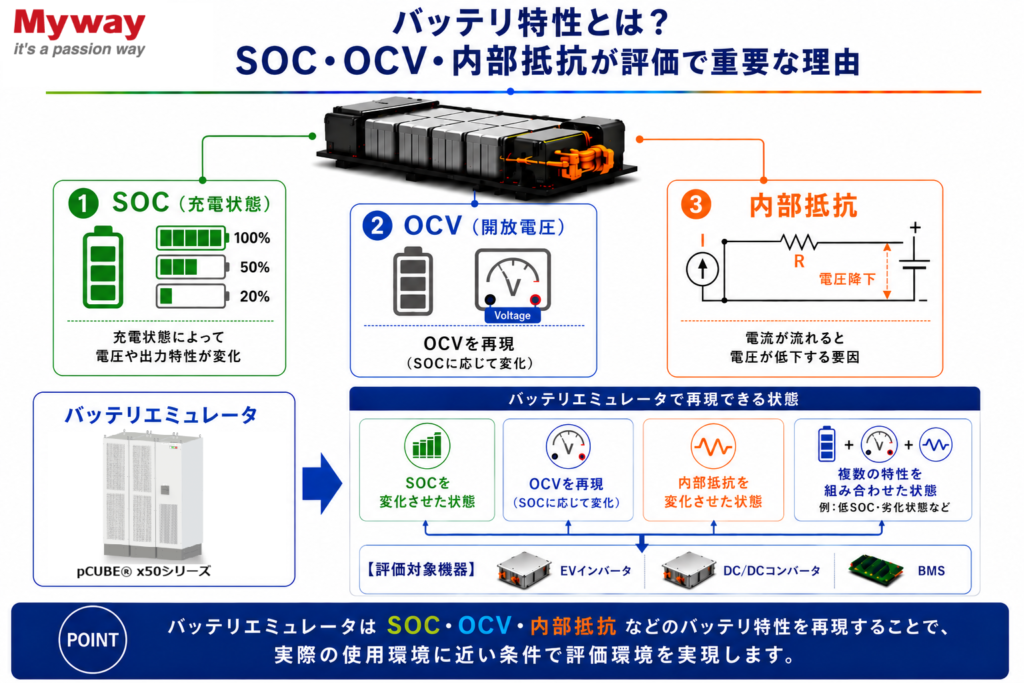

バッテリ特性（SOC・OCV・内部抵抗）とバッテリエミュレータ（バッテリシミュレータ）による評価
実際のバッテリは、常に一定の状態で動作するわけではなく、充電状態や負荷、温度、劣化などによって特性が変化します。
このようなバッテリ特性を再現することで、バッテリエミュレータ（バッテリシミュレータ）は実際の使用環境に近い評価を実現しています。
代表的なバッテリ特性であるSOC、OCV、内部抵抗を理解することは、バッテリエミュレータ（バッテリシミュレータ）の仕組みや評価の考え方を理解するうえでも重要です。
