電子負荷とは？仕組みや役割、電源評価で使われる理由を解説

2026年09月16日（水）

電源や電力変換機器の評価では、さまざまな負荷条件を再現し、それぞれの条件における出力特性や動作を確認します。

こうした評価で、負荷条件を設定・制御するために使用される装置が「電子負荷」です。

本記事では、電子負荷の仕組みや動作モード、種類、電源評価での使い方について解説します。

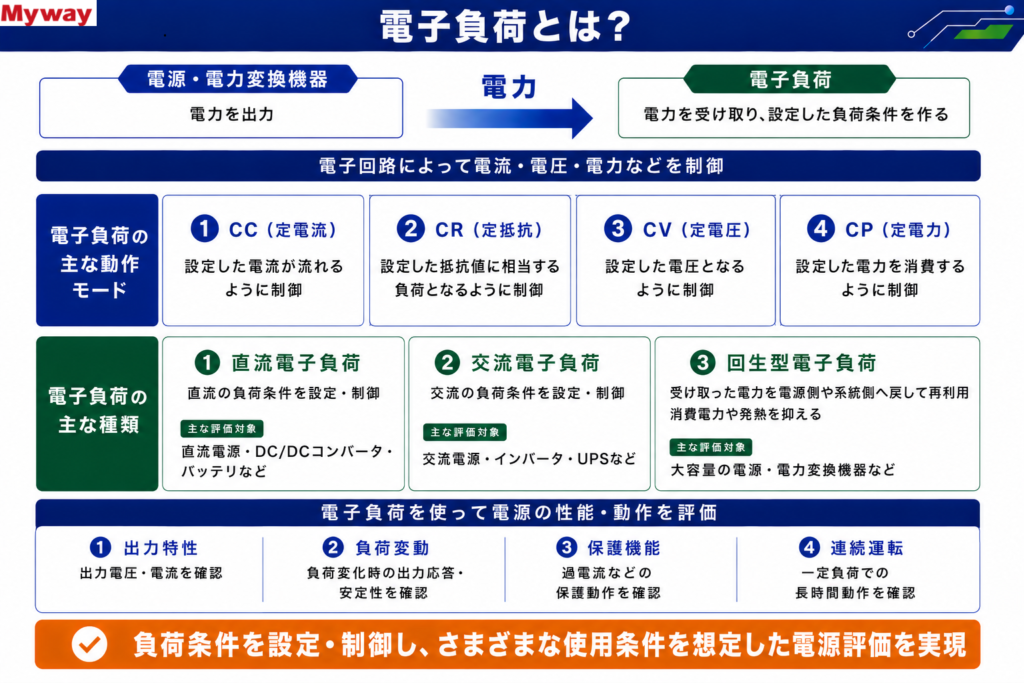

電子負荷とは？

電子負荷とは、電子回路によって電流や電力などを制御し、電源や電力変換機器に負荷を与える装置です。

基本的な構成は次のとおりです。

基本構成	評価対象の役割	電子負荷の役割
電源・電力変換機器 → 電子負荷	電力を出力する	電力を受け取り、設定した負荷条件を作る

電子負荷を使用した基本構成

電子負荷では、設定値を変更することで負荷条件を制御できるため、さまざまな条件で電源の動作を評価できます。

電子負荷は、内部の電子回路を制御することで、評価対象から流れる電流や消費する電力などを調整します。

抵抗負荷では主に抵抗値によって負荷条件が決まりますが、電子負荷では電流・電圧・電力などを設定し、目的に応じた負荷条件を作ることができます。

これにより、負荷条件の変更や同一条件の再現、負荷を変化させた際の動作確認などが可能です。

電子負荷では、評価内容に応じて負荷の制御方法を切り替えます。

代表的な動作モードは次のとおりです。

電子負荷の主な動作モード

CC・CR・CV・CPなどの動作モードを使い分けることで、評価対象や試験内容に応じた負荷条件を設定できます。

電子負荷は、対象となる電源や電力の種類、電力の処理方法などによって分類されます。

代表的なものには、直流電子負荷、交流電子負荷、回生型電子負荷があります。

種類	主な特徴	主な評価対象
直流電子負荷	直流の負荷条件を設定・制御	直流電源、DC/DCコンバータ、バッテリなど
交流電子負荷	交流の負荷条件を設定・制御	交流電源、インバータ、UPSなど
回生型電子負荷	受け取った電力を電源側や系統側へ戻して再利用し、消費電力や発熱を抑える	大容量の電源・電力変換機器など

電子負荷の主な種類

電子負荷は、評価対象や扱う電力の種類、必要な電力容量などに応じて選択します。

電子負荷は、負荷条件を設定・変化させながら、電源や電力変換機器の性能や動作を確認するために使用します。

主な評価例は次のとおりです。
