- PSIM オプションモジュール(連成) SimCoupler Module
MATLAB/Simulink 2種のシミュレーション、制御系とパワー回路の連成
MATLAB/Simulinkとの連成用モジュールです。このオプションモジュールの追加でMATLAB/Simulinkで制御系のモデルを、PSIMでパワー回路のモデルを記述し連成することが可能になります。
*本製品の使用には、MathWorks社製 MATLAB/Simulink の購入が必要です。
特長
2つのシミュレーションの合わせ技

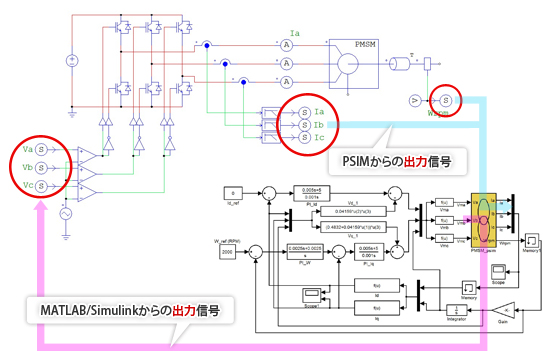

MATLAB/SimulinkからPSIMを呼び出してシミュレーション

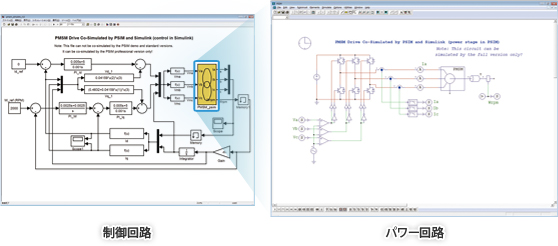

SimCoupler ModuleではPSIMでパワー回路を作成し、MATLAB/Simulinkで制御部を作成して同時にシミュレーションを実施することができます。
すなわち、パワー回路と制御回路を別々に設計し、合せてシミュレーションを行うことができるのです。
ほとんど変わらないシミュレーション時間

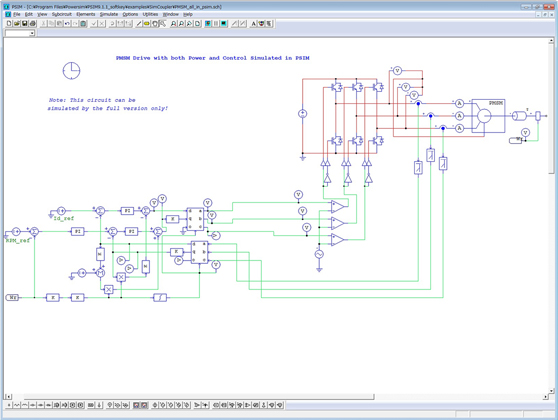

この回路を用いてPSIMのみのシミュレーションの場合と、PSIMとMATLAB/Simulinkを連成する場合のシミュレーション結果とシミュレーション時間を比較します。

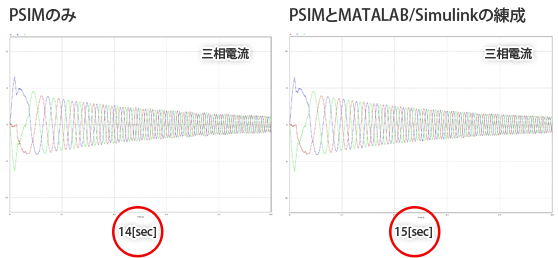

シミュレーション時間
2つのシミュレーションソフトを連成させても同じ結果を得ることができ、シミュレーション時間にほとんど差はありません。
